西門子plc程序的調試可分為模擬調試和現場調試兩個調試過程。首先，仔細檢查PLC的外部接線非常重要。外部接線沒有問題。出于安全考慮，最好斷開主電路。首先用寫好的測試程序掃描外部接線并通電，查找接線故障。確認接線正確后，連接主電路，將模擬調試好的程序發送到用戶的內存中進行調試，直到各部分功能正常，整體控制功能能夠和諧完成。
1.程序的模擬調試
如果程序中某些定時器或計數器的設置值過大，為了縮短調試時間，可以在調試時減少，然后在模擬調試后再寫入它們的實際設置值。在設計和模擬調試程序的同時，可以設計和制造控制臺或控制柜，也可以同時進行PLC以外的其他硬件的安裝和布線。
將設計好的程序?qū)懭隤LC后，先逐一仔細檢查，并糾正書寫中的錯誤。通常，用戶首先在實驗室模擬和調試程序。實際的輸入信號可以通過撥動開關和按鈕來模擬。各輸出的通斷狀態由PLC上的相關LED顯示，一般不需要連接PLC的實際負載(如接觸器、電磁閥等)。根據功能圖，可以在適當?shù)臅r間用開關或按鈕模擬實際的反饋信號，如限位開關觸點的通斷。對于順序控制程序，調試器的主要任務是檢查程序的運行是否滿足功能圖的要求，即當實現某個轉換條件時，該步驟的活動狀態是否正確變化，即轉換的前一步是否全部變?yōu)榉腔顒硬襟E，后續步驟是否全部變?yōu)榛顒硬襟E，每個步驟的驅動負載是否相應變化。
調試時要充分考慮所有可能的情況，對系統所有不同的工作模式，功能圖中每一個有選擇順序的分支，所有可能的進度路線，都要逐一檢查，不得遺漏。發現問題后，應及時修改梯形圖和PLC中的程序，直到輸入輸出關系在所有可能的情況下完全滿足要求。
2.程序的現場調試
完成上述工作后，將PLC安裝在控制現場進行在線通用調試。調試過程中，應及時解決系統中可能存在的傳感器、執行機構、硬接線問題，以及PLC外部接線圖、梯形圖編程存在的問題。如果調試達不到指標要求，應對相應的硬件和軟件部分進行適當?shù)恼{(diào)整。通常只需修改程序，就有可能達到調整的目的。調試通過后，經過一段時間的測試，系統可以投入實際運行。

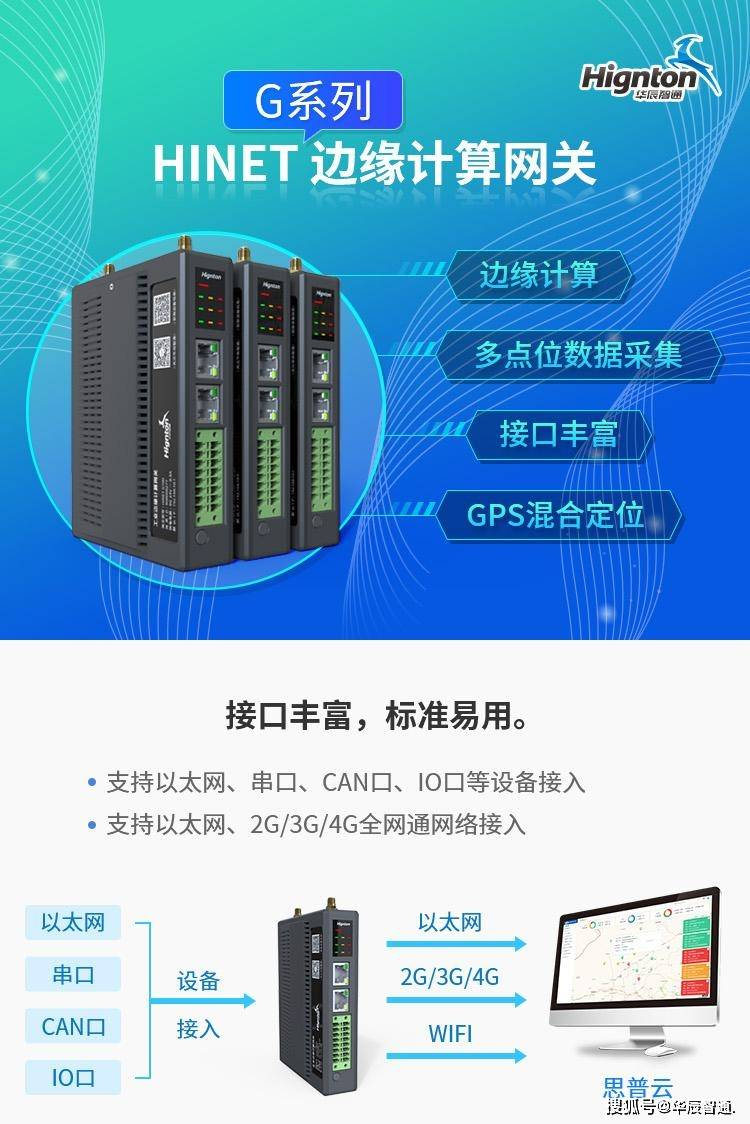

華辰智通PLC邊緣計算網關是一個集成多種通訊技術，面向工業以及其他領域的設備通訊終端產品。支持5G/4G、WIFI、以太網等多種網絡接入方式，支持各品牌PLC連接，配置簡單，只需要幾步就可以實現遠程修改程序和遠程監控，以達到工業數字化管理。
