方案簡介
隨著可編程控制器（PLC）在工業控制方面的應用日趨廣泛，具有功能強大、使用可靠、維修簡單等許多優點，在智能化中央空調設備上應用日漸增多。基于PLC設備和4G通信的中央空調遠程維護系統，可對中央空調進行遠程監控和故障診斷，減輕現場維護的工作量，提高維護效率，提高用戶的滿意度，提升廠商的競爭力。
基于PLC和4G通信的中央空調遠程維護方案目標

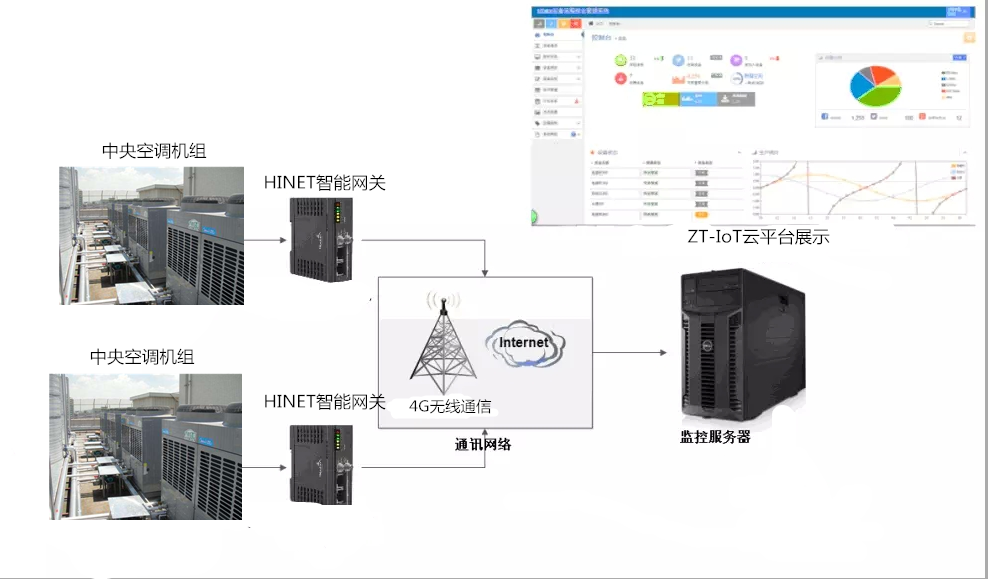

通過遠程監控中心，設備廠商/工程商能夠第一時間了解分布在全國各地的中央空調機組的運行狀況，其中可包括機組的當前運行數據、設定數據等，并迅速、準確地向用戶提出專業的建議；同時也能全天候地偵測各地用戶的設備運行狀態、故障報警等，幫助用戶和廠商維護人員及時排除故障，恢復機組的正常使用。下圖是中央空調遠程維護方案工作原理圖：
中央空調機組中的控制器即PLC與HINET智能網關通過RS232/485進行連接，PLC在完成例行的控制任務的同時通過HINET智能網關將采集的機組運行的數據，無線發送到維護中心服務器。維護中心的PC平臺負責接收、記錄傳輸過來的中央空調機組信息，通過后臺專家系統監測分析，再通過無線給HINET智能網關發送命令傳至PLC來控制中央空調正常高效運行。

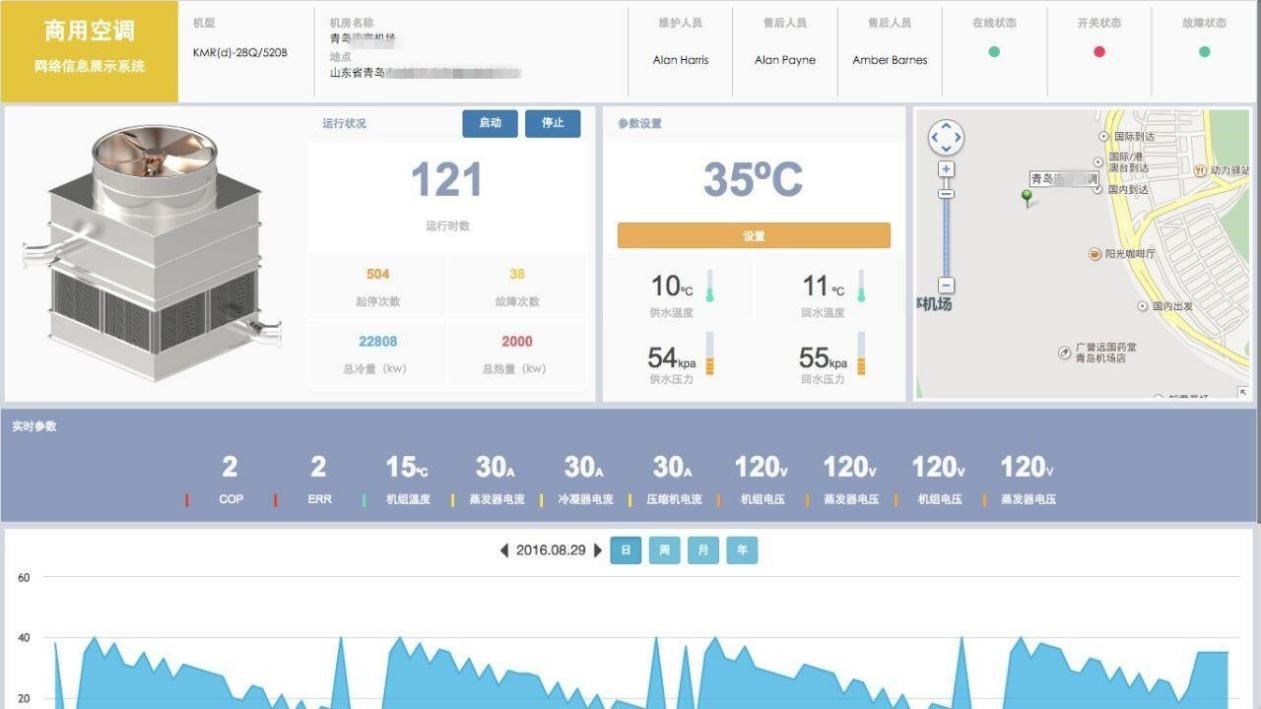

系統主要采用遠程無線的方式和準確的監測分析方法，對空調進行遠程的無線監控，由中心服務平臺實時收集空調的故障信息，以方便工程師能及時準確地分析故障原因；實時收集空調的運行狀態信息，分析及預測空調，對空調可能發生的故障進行預測和預判；B/S架構平臺，提供實時的遠程web訪問，提供實時狀態查詢功能；中心服務器可以提供VPN等的遠程連接，方便工程師進行遠程故障排除。實現對商用中央空調機組的能效分析、設備管理、遠程調試、報警管理、用戶管理等功能。可以大大減少的工作時間，有利于提高工作效率，為企業提高經濟效益.
功能與作用
1、空調能效分析：對售出空調的的運行能效進行分析，讓業主和廠家管理人員實時掌握設備的運行能效情況。分析結果包含各種能耗報表，能耗匯總報表、日負荷曲線報表、用能排名報表、用能占比報表、能耗同比和環比報表、能耗成本匯總報表、能耗成本排名報表。
2、設備管理：針對空調廠家遇到的 “隨著售出產品的數量增加，需要更多的維護人員” 的問題，遠程運維系統設計了對空調本身的設備數據進行管理的功能。包括對設備信息的錄入、修改和查詢；設備運行數據的自動記錄、查詢及導出；設備的檢索及查詢。設備檢修記錄的錄入及查詢；保養日程的設置和工單流程的出發；設備異常檢修流程的觸發；設備運行狀況報告（單機當月/歷史總運行時間，單機當月/歷史總正常停時間，單機當月/歷史總故障時間，單機當月/歷史總循環停機時間，單機當月主要故障時間表，單機當月/歷史COP）。
3、設備遠程調試：針對定制型的機組，遠程運維系統實現遠程的控制器程序上傳、下載的功能，使廠家的設備調試人員可以隨時修改PLC程序，節約了大量的外出調試時間。
4、報警管理：當監測到設備異常數據及設備網絡掉線時該系統可向客戶和廠家管理人員主動推送報警短信。
5、用戶管理：系統實現了對廠家管理人員、廠家售后人員、業主、臨時用戶的各層級多角色權限控制。
