發布時間：2022-11-25
閱讀量：0次
| 設備型號HINET | M111N | M111T |
| 產品功能 | PLC 遠程編程/數據采集 | PLC 遠程編程/數據采集 |
| 聯網方式 | 有線/WIFI | 4G/有線/WIFI |
| 接口類型 |
2 路 RS232 串口 2 路以太網口 |
2 路 RS232 串口 2 路以太網口 |
| 供電方式 | DC 24V | DC 24V |
| 通訊架構 | VPN OVER P2P | VPN OVER P2P |
| 安裝方式 | 導軌安裝 | 導軌安裝 |
| 型號 | HINET M111T | HINET M111N |
| 聯網方式 | 以太網、2G/3G/4G、WIFI | 以太網、WIFI |
| CPU |
處 理 器 1 ： 400MHz 高 通 MIPS AR9331 處 理 器 2 ： 72MHz ARM STM32F Cortex-M3 |
處理器 1：400MHz 高通 MIPS AR9331 處理器 2：72MHz ARM STM32F Cortex-M3 |
| 存儲器 | 內存 512M，存儲 64M | 內存 512M，存儲 64M |
| RTC | 內置實時時鐘 | 內置實時時鐘 |
| 以太網 | 2 個 | 2 個 |
| SD 卡 | 不支持 | 不支持 |
| USB 端口 | 無 | 無 |
| 接口類型 | 2 路 RS232 串口、2 路以太網接口 | 2 路 RS232 串口、2 路以太網接口 |
| 衛星定位 | 不支持 | 不支持 |
| IO 端口 | 無 | 無 |
| 型號 | HINET M111T | HINET M111N |
| 額定電壓 | DC 24V | |
| 額定功率 | 5W | |
| 電源保護 | 9 ～ 30V 耐壓范圍，帶 PPTC 自恢復保險絲 | |
| EMC |
符合 EN61000-6-2：2005，EN61000-6-4：2007 標準，雷擊浪涌±1KV，群脈沖 ±2KV，靜電接觸 4KV，空氣放電 8KV | |
| 型號 | HINET M111T | HINET M111N |
| 工作溫度 | -20 ～ +70°C | |
| 存儲溫度 | -40 +85℃ | |
| 環境濕度 | 10 ～ 90%RH（無冷凝） | |
| 抗震性 | 10 ～ 25Hz（X、Y、Z 方向 2G/30 分鐘） | |
| 防護等級 | IP20 | |
| 冷卻方式 | 自然風冷 | |
| 型號 | HINET M111T | HINET M111N |
| 機械結構 | 工程塑料 | |

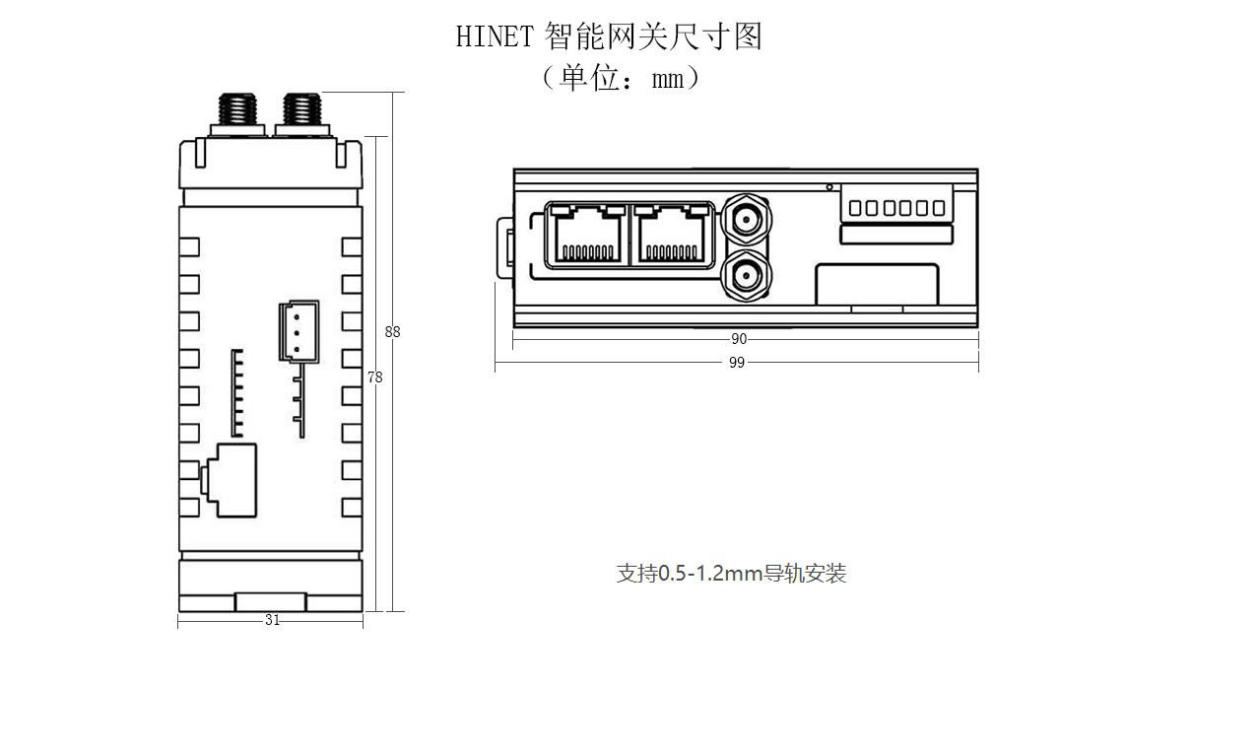

| 整機尺寸 | 100mm×90mm×30mm | |
| 整機重量 | 約 120g | |
| 安裝方式 | 導軌安裝 | |
| 實物圖 | 標號 | 名稱 | 說明 |
 | 1 | 狀態指示燈 | 共六個指示燈，指示網關的工作狀態 |
| 2 | SIM 卡插槽 | 當模塊支持 4G 網絡時這里用于安裝 SIM 卡 | |
| 3 | 復位孔 | 在運行狀態，長按 20S 后網關自動恢復出廠設置 | |
| 4 | 4G 天線接頭 | 當模塊支持 4G 網絡時這里連接 4G 天線 | |
| 5 | WIFI 天線接頭 | 連接 WIFI 天線,頻率為 2.4GHZ | |
| 6 | WAN/LAN 口 | 網關 4G 或 WIFI 聯網時可做 LAN 口 | |
| 7 | LAN 口 | 局域網接口，用于連接電腦或 PLC 等 | |
 | 9 | DC 輸入正極 | 支持 9~30V 寬壓（建議用電 24V 1A） |
| 10 | DC 輸入負極 | ||
| 1 | TX1 | 串口 1(RS232)數據發送 | |
| 2 | RX1 | 串口 1(RS232)數據接收 | |
| 3 | GND | 地線 | |
| 4 | TX2 | 串口 2(RS232)數據發送 | |
| 5 | RX2 | 串口 2(RS232)數據接收 | |
| 6 | GND | 地線 | |
| 7 | GND | 地線 | |
| 8 | VCC | 24VDC 電源輸出，為接口轉換模塊供電 |
| 標識 | 名稱 | 說明 |
| PWR | 電源指示燈 | 電源供電正常時常亮 |
| SYS | 系統指示燈 | 系統啟動時閃爍，系統成功啟動完成之后常亮 |
| WIFI | 無線指示燈 | AP 模式下啟用時亮，STA 模式下連接成功亮，有數據傳輸時閃爍 |
| 4G | 4G 指示燈 | 4G 功能打開且供電運行后閃爍，撥號連接成功后常亮(華為模塊) |
| NET | 聯網指示燈 | 網關的互聯網連接正常時常亮，未聯網熄滅 |
| WD | 喂狗信號燈 | 網關內置硬件看門狗信號燈，間隔 1s 閃爍 |
